Nouvelle carte CBO-232, communications RS-232.


CBO-232 CARD.

Cette carte permet d'établir le dialogue entre un ordinateur (ou un terminal) et votre NRD-525.
Vous pouvez piloter votre récepteur à l'aide de différentes fonctions.
(Elle est similaire à la carte CMH-532).

Exemple de feuille Excel permettant de lire et écrire les mémoires et VFO du NRD-525.

- Attention, si le numéro de série de votre JRC est compris entre BR36071 et BR36120, l'EPROM de la carte CPU CDC-353 doit être remplacée.
- L'ancienne version 7DEJD0072 ne fonctionne pas correctement en 1200 Bauds. (Voir EPROM 2764).



Quelles sont les différences entre la carte CMH-532 et la carte CBO-232 ?

Carte CMH-532Nouvelle carte CBO-232
Problèmes avec la version EPROM CPU 7DEJD0072 (en 1200 Bauds)OUIOUI
Remplacement de l'EPROM CPU (si No BR36071 à BR36120)OUIOUI
Installation directe sur la carte CMH-632OUIOUI
Vitesses de 300 et 1200 BaudsOUIOUI
Vitesses de 2400 et 4800 BaudsNONSeulement à partir de la version V2.0
d'EPROM CPU.
Circuit de base 8251OUIOUI
LED indiquant la vitesse lenteNONOUI
Sorties RS-232Isolation optiqueCircuit classique MAX232
sur support
Connecteur RS-232Connecteur
spécial JRC
DIN 7 broches
avec cordon SUB-D femelle 9 broches
Sortie RTTY démodulée (avec la carte CMH-530)OUI (br. 10)OUI (br. 6)



Voici les caractéristiques de la carte CBO-232:
  • Carte à base d'un 8251 et d'un diviseur programmable.
  • Sortie RS-232 avec un circuit classique MAX232.
  • Quartz de référence: 3,6864 MHz.
  • Elle s'enfiche directement sur la carte CMH-632.
  • Le connecteur J47 est compatible avec le câble JRC référence H-6ZCJD00141.
  • Sortie RS-232 sur connecteur DIN 7 broches, avec câble SUB-D femelle 9 broches standard.
  • Configuration 8 bits, 1 bit de stop, pas de parité.
  • Vitesses de 300 et 1200 Bauds.
  • ( Vitesses optionnelles de 2400 et 4800 Bauds (*) )
  • Sur la carte, une LED (SLW) indique la vitesse lente.
  • Si la carte de démodulation RTTY CMH-530 est présente dans le récepteur:
    • les caractères décodés peuvent être envoyés sur la sortie RS-232,
    • une sortie auxiliaire permet de récupérer le signal brut et de décoder d'autres formats (RTTY ASCII, CW...)
  • Notice complète et détaillée & .


  • Pour toute information ou autre demande, un formulaire est disponible.

KIT CBO-232

(*) A partir de l'EPROM V2.0, les vitesses optionnelles sont directement sélectionnées sur le NRD-525, en appuyant simultanément sur les touches MEMO et 8. Le NRD-525 indique alors successivement sur son afficheur: 300, 1200, 2400 et 4800.

CARTE CBO-232:

SCHEMA / CIRCUIT
Cette carte s'enfiche directement sur les connecteurs J45 et J46 de la carte CMH-632.



Une entretoise permet d'immobiliser le tout. Un connecteur SUD D 9 broches est vissé à l'arrière du récepteur après une légère découpe.
Autre photo.

=> =>
CBO-232 - CMH-632 Insertion
Cartes enfichées avec l'entretoise

Mise en place du connecteur DIN femelle 7 broches:

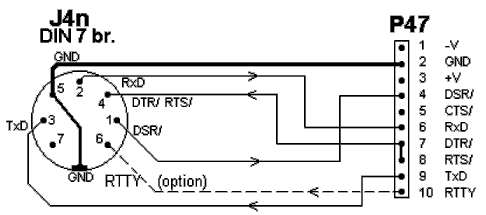

Câblage interne de la prise DIN femelle 7 broches (côté soudures) :

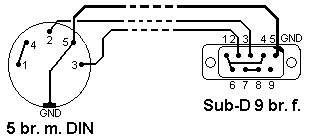

Câblage d'une fiche DIN mâle 5 broches vers un prise SUB-D femelle 9 broches (côté soudures) :
La prise DIN est connectée au récepteur,
la prise SUB-D est directement connectée à un ordinateur.





ANCIENNE CARTE PROTOTYPE.
