La logique interne...


Informations sur la logique interne du JRC NRD525

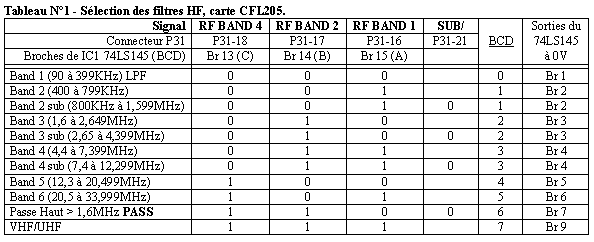

Tableau N�1 : Sélection filtres HF carte CFL-205

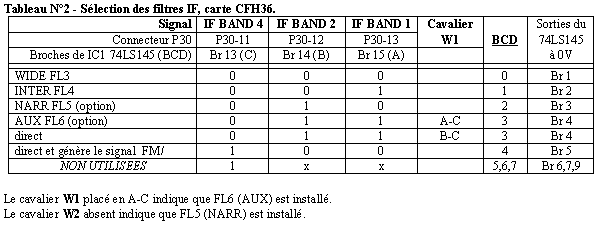

Tableau N�2 : Sélection filtres IF carte CFH-36 et cavaliers W1/W2

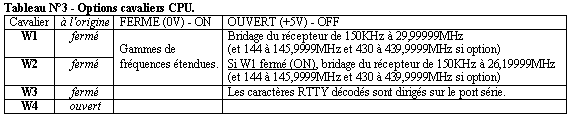

Tableau N�3 : Cavaliers carte CPU (W1 à W4)

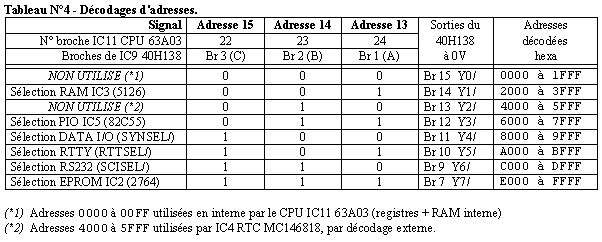

Tableau N�4 : DECODAGES D'ADRESSES (adresses de base par tranches de 8Ko)

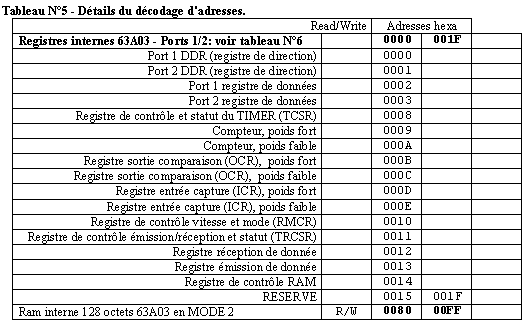

Tableau N�5/1 : DECODAGES D'ADRESSES CPU 63A03 (0000h à 00FFh)
Tableau N�5/2 : DECODAGES D'ADRESSES CPU 63A03 (2000h à DFFFh)

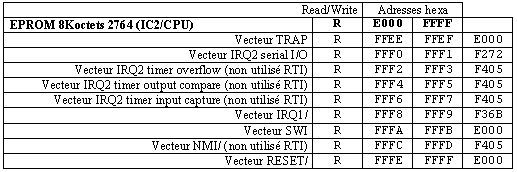

Tableau N�5/3 : DECODAGES D'ADRESSES CPU 63A03 (E000h à FFFFh)

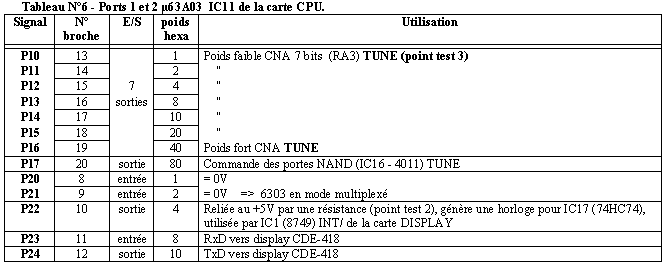

Tableau N�6 : Ports 1 et 2 du CPU 63A03

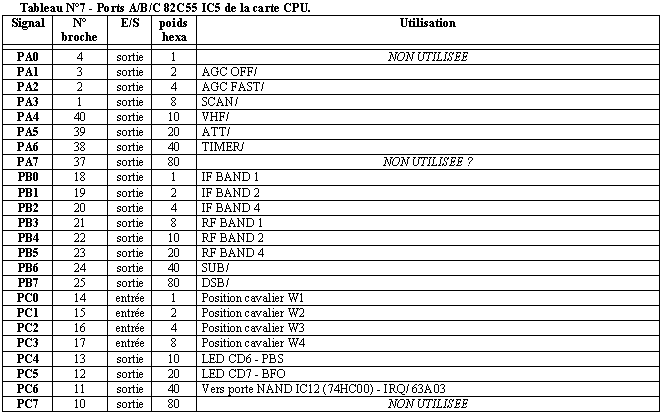

Tableau N�7 : Ports A/B/C du 82C55 (IC5) de la carte CPU

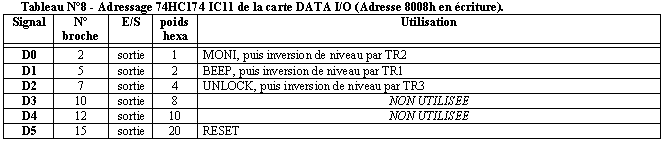

Tableau N�8 : Adressage du 74HC174 (IC11) de la carte DATA I/O

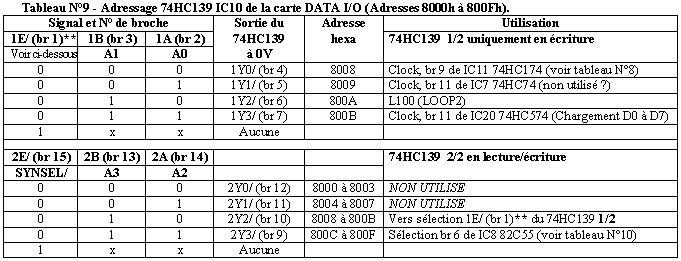

Tableau N�9 : Adressage du 74HC139 (IC10) de la carte DATA I/O.

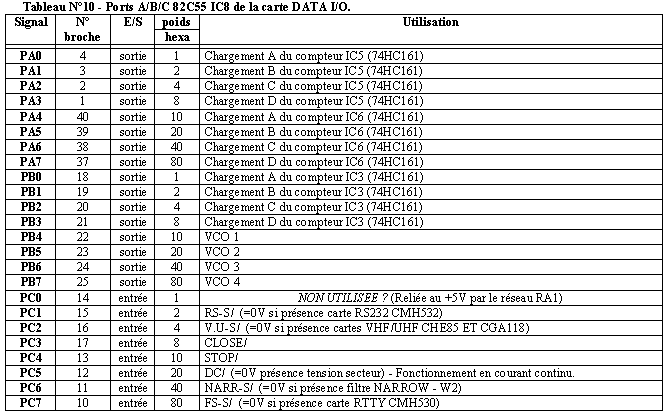

Tableau N�10 : Ports A/B/C du 82C55 (IC8) de la carte DATA I/O

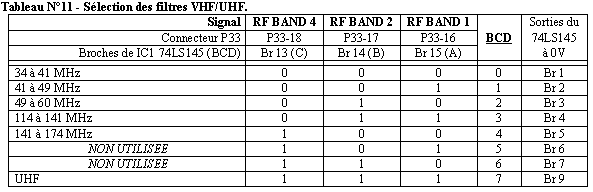

Tableau N�11 : Sélection des filtres VHF/UHF carte CHE-85
Tableau N�12 : Sélection des oscillateurs et filtres carte CGA-118
Tableau N�13 : Ports A/B/C du 82C55 (IC3) de la carte RTTY

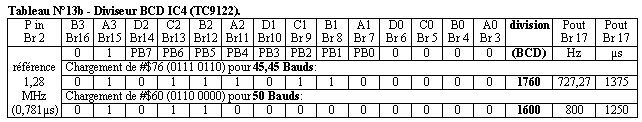

Tableau N�13b : Diviseur BCD TC9122 (IC4) de la carte RTTY (45,45/50 Bauds)

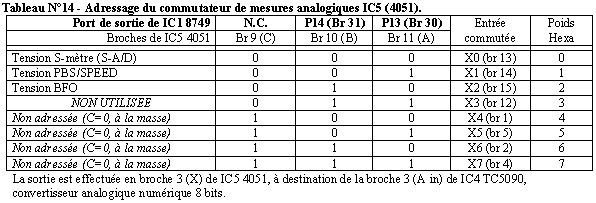

Tableau N�14 : Adressage du commutateur analogique 4051 (IC5) de la carte DISPLAY

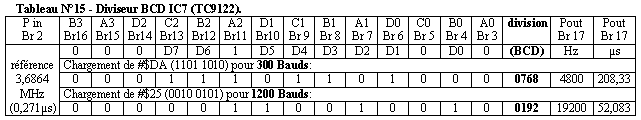

Tableau N�15 : Diviseur BCD TC9122 (IC7) de la carte RS232 (300/1200 Bauds)

Dialogue RS232 avec l'option CMH -532
(Les cordons de liaisons JRC <=> PC sont décrits dans la page "RS-232").

Dialogue entre la carte CPU et la carte DISPLAY
(Vitesse 1200 Bauds, 8 bits, 1 bit de stop, pas de parité)

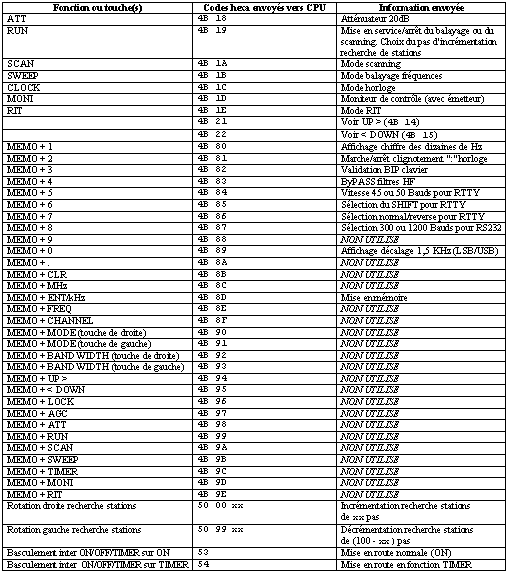

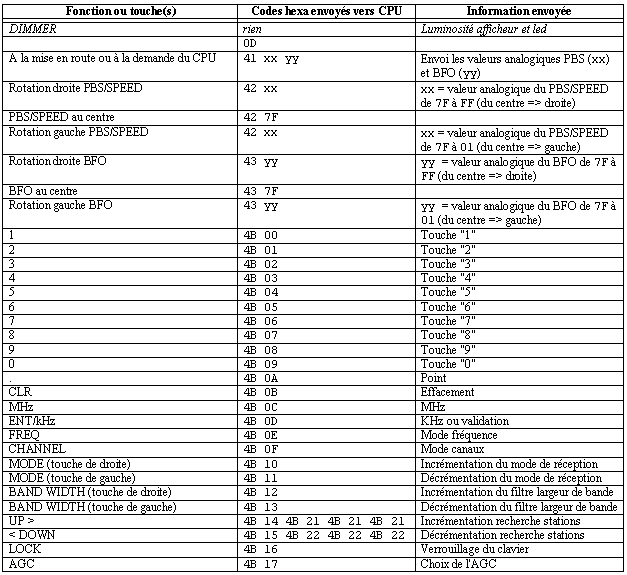

-- Sens Display => CPU -1 - 2

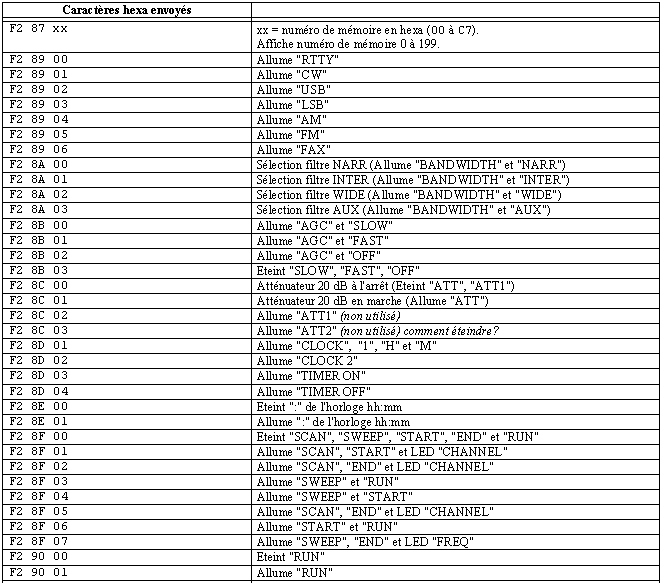

-- Sens CPU => Display -1 - 2 - 3

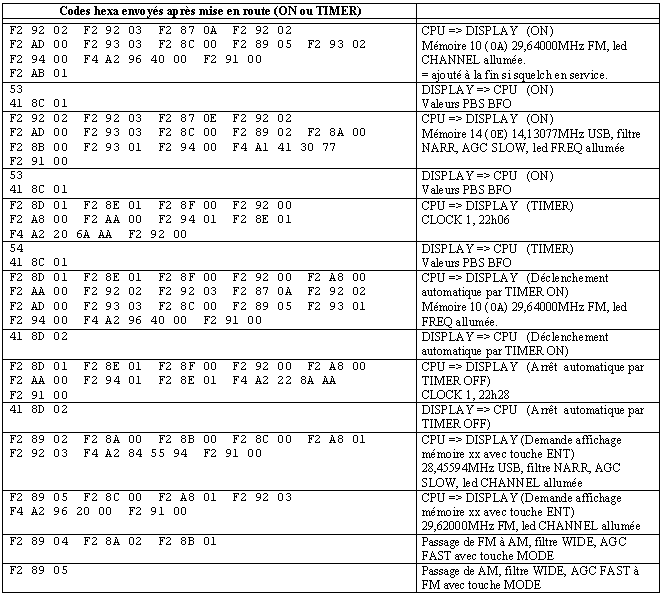

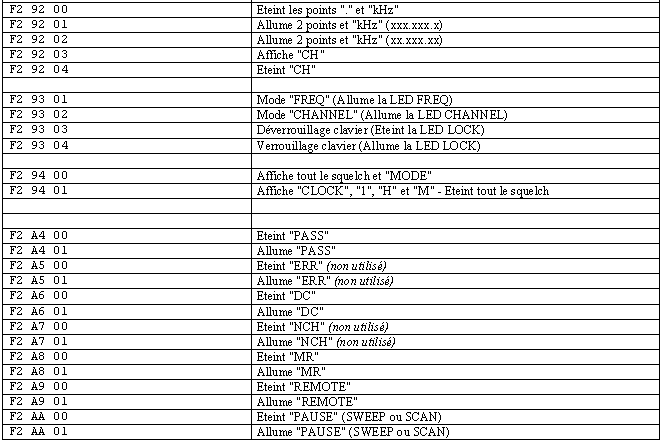

-- Exemples de dialogues

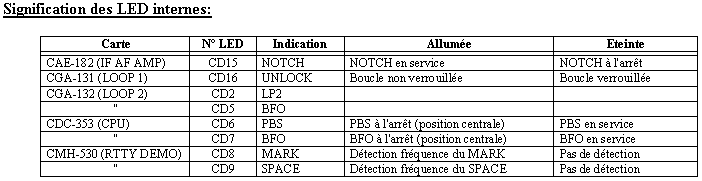

Signification des LED internes
