LES FILTRES



FILTRES à quartz 455 KHz optionnels de la carte CFH-36 (filtres FI):

FILTRE caractéristiques
YF 455 DE
(CFL-233)		 455 KHz / Passe- Bande 1-1,5 KHz à -6dB
< 3 KHz à -60dB
YF 455 DBP
(CFL-230)		 455 KHz / Passe- Bande 300 Hz à -6dB
YF 455 DQ
(CFL-232)		 455 KHz / Passe Bande 0,5-0,8 KHz à -6dB
< 1,6 KHz à -60dB
YF 455 EB
(CFL-251)		 455 KHz / Passe Bande= 2,4 KHz à -6dB
YF 455 EBF
(CFL-218A)		 455 KHz / Passe Bande 1,7-1,9 KHz à -6dB
< 4,2 KHz à -60dB
YF 455 FM
(CFL-231)		 455 KHz / Passe Bande > 240 Hz à -6dB
< 560 Hz à -60dB

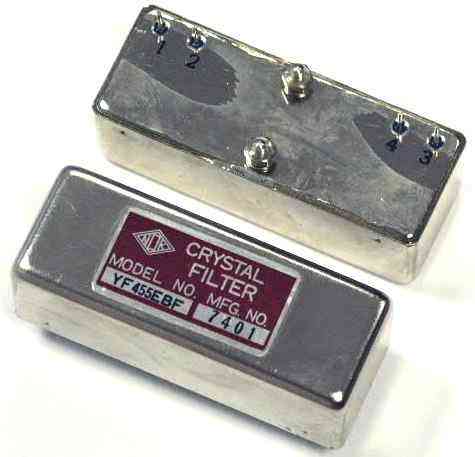

YF 455 DQ

et

YF 455 EBF
(600 Ohms, 60 pF, pertes insersion < 6dB.)

Vue de dessous


(Mesures en mm).



AUTRES FILTRES, divers :

FILTRE caractéristiquescartephotos
55B222M Filtre alimentation
2,2nF 100V		 CGA-131 (FL1,FL2)
CGA-132 (FL1,FL2)
CDC-353 (FL1)
CMH-532 (FL1,FL2)
CDE-418 (FL1)
CHE-85 (FL1,FL2)
CGA-118 (FL8,FL9)
7HW
TQ252MX
1858A		 Passe Bande
425-445 MHz		 CHE-85
VHF/UHF RF UNIT
(FL1)
BPEB1 Passe Bande CGA-131 (FL3,FL4)
CGA-118 (FL7)
BPTB1 Passe Bande CGA-118
VHF/UHF LOCAL OSC
(FL4)
CLF-D6S Filtre céramique 455 KHz
16,5 x 10,3 x 7,3 mm
Impédance 1500 Ohms
Passe Bande >6 KHz à -6dB
(> 4 KHz à -3db, < 15 KHz à -70dB)		 CFH-36 (FL3 WIDE)
HP5803 Passe Haut CGA-118
VHF/UHF LOCAL OSC
(FL1,FL6)
LF-B12 Filtre céramique 455 KHz
8 x 7 x 8 mm
Impédance 2000 Ohms
Passe Bande >12KHz à -6dB
( < 25 KHz à -40dB) 		CFH-36 (FL2)
LP163A1 Passe Bas CGA-118
VHF/UHF LOCAL OSC
(FL5)
LP174A1 Passe Bas 174 MHz
entrée VHF		 CHE-85
VHF/UHF RF UNIT
(FL5)
MF-31C 455 KHz
BP > 2KHz à -6dB

( < 6 KHz à -60dB)		 CFH-36 (FL4 INTER)
MJD114 filtre à quartz
70,455 MHz		 CFH-36 (FL1)
T1, T2, T3,
2x MJD114
(FL1)		 Filtres à quartz
70,455 MHz
BP > 15 KHz à -6dB		 CFH-36 (FL1)
UVS04 Impédance 75 Ohms
Montage en séparateur VHF/UHF
entrée VHF: Passe Bas 230 MHz
entrée UHF: Passe Haut 400 MHz		 CHE-85 (FL4)
VHF/UHF RF UNIT
UVS04 Impédance 75 Ohms
Montage en Passe Haut 400 MHz		 CGA-118 (FL2)
VHF/UHF LOCAL OSC
UVS04 Impédance 75 Ohms
Montage en Passe Bas 230 MHz		 CGA-118 (FL3)
VHF/UHF LOCAL OSC

Retour en haut de la page.


Filtres HF de la carte CFL-205 (filtres HF) :

FILTREcaractéristiques commutation composants
réglages
PASS (MEMO 4) Passe Haut 1,6 MHz à -10dB
800 KHz à -30dB		 CD52, CD53...
BANDE 1 Passe Bas 400 KHz à -3dB
600 KHz à -30dB		 CD10, CD16...
BANDE 2Passe Bande 400 KHz à 799 KHz à -3dB CD9, CD15
relais K2, K3		CV5, CV6
4,2-20pF
BANDE 2 SUBPasse Bande 800 KHz à 1,599 MHz à -3dB CD9, CD15
relais K2, K3		T9, T10
LHJD383
BANDE 3Passe Bande 1,600 MHz à 2,649 MHz à -3dB CD8, CD14
relais K4, K5		CV3, CV4
4,2-20pF
BANDE 3 SUBPasse Bande 2,650 MHz à 4,399 MHz à -3dB CD8, CD14
relais K4, K5		T7, T8
LHJD384
BANDE 4Passe Bande 4,400 MHz à 7,399 MHz à -3dB CD7, CD13
relais K6, K7		CV1, CV2
4,2-20pF
BANDE 4 SUBPasse Bande 7,400 MHz à 12,299 MHz à -3dB CD7, CD13
relais K6, K7		T5, T6
LHJD385
BANDE 5Passe Bande 12,300 MHz à 20,499 MHz à -3dB CD6, CD12T3, T4
LHJD442
BANDE 6Passe Bande 20,500 MHz à 33,999 MHz à -3dB CD5, CD11T1, T2
LHJD441

Retour en haut de la page.


Filtres VHF/UHF de la carte CHE-85 (filtres VHF/UHF) :

FILTREcaractéristiques commutation composants
réglages
BANDE 1Passe Bande 34,000 MHz à 40,999 MHz à -3dB CD7, CD12T9,T10 (LHJD409A)
CV5,CV10 (2-7pF)
BANDE 2Passe Bande 41,000 MHz à 48,999 MHz à -3dB CD6, CD11T7,T8 (LHJD408A)
CV4,CV9 (2-7pF)
BANDE 3Passe Bande 49,000 MHz à 59,999 MHz à -3dB CD5, CD10T5,T6 (LHJD407A)
CV3,CV8 (2-7pF)
BANDE 4Passe Bande 114,000 MHz à 140,999 MHz à -3dB CD4, CD9T3,T4 (LHJD444)
CV2,CV7 (2-7pF)
BANDE 5Passe Bande 141,000 MHz à 173,999 MHz à -3dB CD3, CD8T1,T2 (LHJD443)
CV1,CV6 (2-7pF)
UHFPasse Bande 425 MHz à 445 MHz à -6dB TR4FL1 (7HW)
CV11 (2-7pF)

Retour en haut de la page.


Filtres VHF/UHF de la carte CGA-118 (oscillateur local) :

FILTREcaractéristiques commutation composants
réglages
BANDE BPasse Bande 3 MHz à 90 MHz à -20dB CD30, CD35...
BANDE CPasse Bande 80 MHz à 160 MHz à -40dB CD29, CD34L22,L23,L24 (LA258)
BANDE DPasse Bande 100 MHz à 225 MHz à -40dB CD28, CD33L19,L20,L21 (LA258)
BANDE EPasse Bande 325 MHz à 550 MHz à -35dB CD31L16,L17,L18 (LA257)

Retour en haut de la page.


Filtres RTTY de la carte CMH-530 (décodeur RTTY) :

FILTREcaractéristiques composants
réglages
Décodage 2295 Hz (Mark)2295 Hz (LED MARK allumée) RV4 (10K)
Décodage 2125 Hz
SHIFT 170 Hz (+/- 85 Hz)
2125 Hz - 2295 Hz		2125 Hz (LED SPACE allumée) RV5 (10K)
Décodage 1895 Hz
SHIFT 400 Hz (+/- 200 Hz)
1895 Hz - 2295 Hz		1895 Hz (LED SPACE allumée) RV6 (10K)
Décodage 1445 Hz
SHIFT 850 Hz (+/- 425 Hz)
1445 Hz - 2295 Hz		1445 Hz (LED SPACE allumée) RV7 (10K)

- -


Retour en haut de la page.
