LA MAQUETTE DE DEVELOPPEMENT

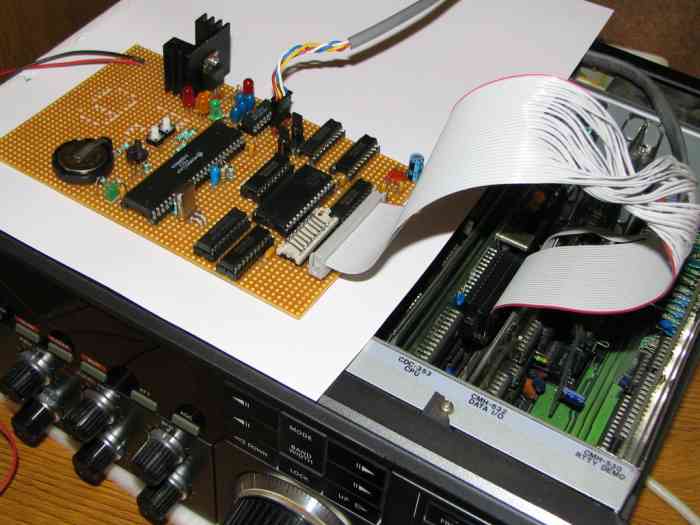

Cette maquette "SIMEP" V1.0 à base de 68HC11A1 et d'une RAM 32Ko, permet de simuler l'EPROM du NRD-525 afin d'effectuer simplement des modifications du logiciel et perfectionner peu à peu les capacités de cet excellent récepteur.

(Cette carte est prévue pour simuler des EPROMS 2764, 27128 et 27256, soit respectivement 8Ko, 16Ko et 32Ko).
(Voir les versions existantes des EPROMS NRD-525).


Une pile CR2032 permet de conserver le contenu de la RAM.
Un MAX232 permet de communiquer avec un PC à la vitesse de 9600 Bauds.
Les boutons poussoirs permettent de recharger l'EPROM
à volonté par le port RS-232 du PC.
La LED rouge indique que la RAM est utilisée par le 68HC11A1,
la LED jaune du centre indique la sollicitation de la RAM
et la LED verte indique que tout est OK...


Support à force d'insertion nulle permettant de tester les EPROMS sans retirer la carte CPU:

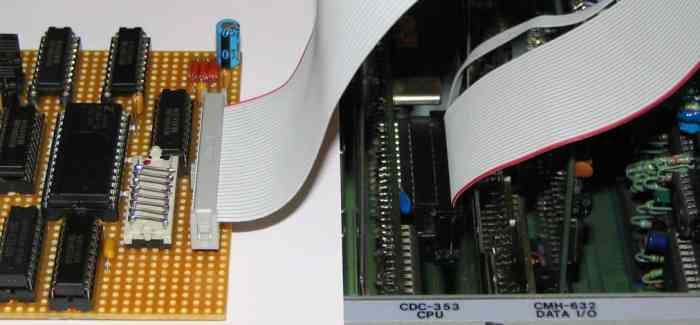

Connexion de la
carte "SIMEP" à la place de
l'EPROM CPU (IC2)
sur la carte CDC-353...

Avec quelques modifications, le NRD-525 pourra recevoir une EPROM 27128 ou 27256, ce qui multiplie sa capacité de mémoire morte (programme) par 2 ou par 4. Cela offre alors de belles perspectives...

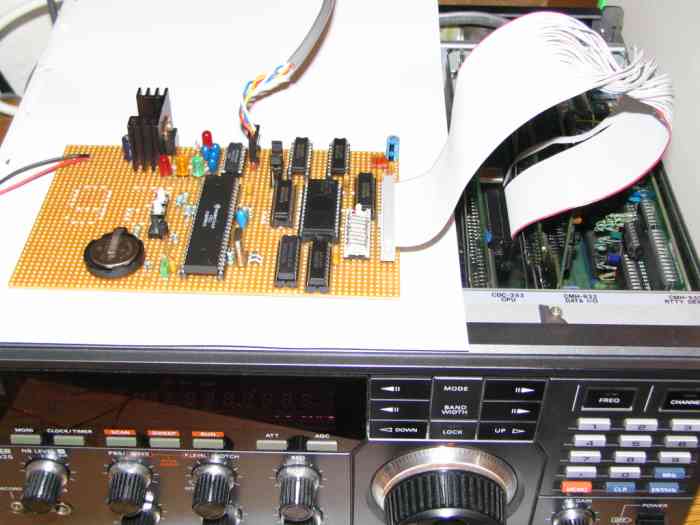

La carte "SIMEP" connectée au NRD-525:
(Cliquer sur les images pour agrandir).
